Publié le 15 mars 2024

La durabilité réelle d’un verrouillage industriel ne dépend pas de sa conformité théorique, mais de sa capacité à résister aux agressions sournoises et combinées comme la corrosion, la poussière et les interférences.

  • L’indice IP69K et l’acier inoxydable 316L ne sont pas des options, mais des prérequis pour les environnements à nettoyage intensif et corrosifs.
  • Les technologies sans contact (magnétique codé, RFID) surpassent systématiquement les solutions mécaniques ou les ventouses standard en ambiance poussiéreuse.

Recommandation : Auditez vos points de défaillance actuels non pas sur la base des fiches techniques, mais en analysant les causes réelles de pannes sur le terrain : usure, contamination, et tentatives de shuntage par les opérateurs.

Sur le papier, votre nouveau dispositif de verrouillage est parfait. Certifié, conforme, il coche toutes les cases. Pourtant, six mois plus tard, dans l’environnement agressif de votre usine de métallurgie ou de votre ligne de production chimique, les micro-pannes commencent. Un capot qui ne se verrouille plus, une production arrêtée, un technicien qui doit intervenir en urgence. Pour un ingénieur maintenance, ce scénario est un classique épuisant. Le problème n’est pas la conformité, mais la robustesse face à la réalité du terrain.

On vous a sûrement conseillé de vérifier les normes, de choisir un indice de protection suffisant ou d’opter pour une marque reconnue. Ces conseils sont valables, mais incomplets. Ils ignorent le véritable ennemi de la fiabilité en industrie lourde : les agressions sournoises et combinées. Il ne s’agit pas d’un choc frontal, mais d’une dégradation lente causée par les vibrations constantes, la buée acide, la poussière métallique abrasive, la chaleur rayonnante ou les nettoyages à haute pression répétés.

Et si la clé n’était pas de chercher le composant le plus « conforme », mais celui conçu pour résister à ces attaques combinées ? La véritable ingénierie de la sécurité ne consiste pas à empiler des certifications, mais à anticiper les points de défaillance uniques de chaque technologie dans votre environnement spécifique. C’est une approche d’ingénierie de la défaillance, pensée pour le long terme.

Cet article n’est pas un catalogue de produits. C’est un guide de bataille pour l’ingénieur de terrain. Nous allons décortiquer, point par point, comment les environnements hostiles attaquent vos systèmes de verrouillage et quelles technologies sont véritablement conçues pour y survivre, de la résistance aux jets haute pression jusqu’à la gestion des pannes électriques totales.

Pour vous aider à naviguer dans ces problématiques complexes, cet article est structuré pour répondre aux défis les plus critiques que vous rencontrez. Chaque section aborde une agression spécifique ou une solution technique, vous donnant les clés pour construire une forteresse de sécurité impénétrable.

IP67 ou IP69K : quel niveau pour résister au nettoyage haute pression ?

La question de l’indice de protection (IP) est souvent la première étape, mais elle est aussi la source de nombreuses erreurs coûteuses. Penser qu’un indice IP67, protégeant contre une immersion temporaire, suffit pour une zone soumise à des nettoyages quotidiens au jet haute pression est une grave méprise. L’IP67 garantit une étanchéité en condition statique. Or, un jet de nettoyage est une force dynamique, agressive, qui cherche la moindre micro-fissure pour s’infiltrer. Une étude en milieu agroalimentaire a montré que des écrans industriels non certifiés doivent être remplacés tous les 18 mois en moyenne à cause de ces infiltrations.

L’indice IP69K a été spécifiquement conçu pour ce type d’agression. Il ne teste pas l’immersion, mais la résistance à des jets d’eau à haute pression (jusqu’à 100 bars) et haute température (80°C). Pour un ingénieur, le choix de l’IP69K n’est pas un luxe, mais une assurance contre les pannes prématurées et les arrêts de production. L’impact sur le TCO (coût total de possession) est direct, en réduisant la maintenance et les remplacements. En effet, une analyse sectorielle confirme que plus de 85% des pannes de capteurs IoT industriels sont dues à l’infiltration d’eau ou de poussière. Le choix de l’IP69K est donc une décision stratégique de fiabilisation.

Pour clarifier les différences fondamentales, le tableau suivant met en évidence les capacités de chaque indice face aux contraintes de l’industrie lourde. Il permet de visualiser pourquoi l’IP67 est insuffisant dès que des protocoles de nettoyage stricts sont en place.

Comparaison détaillée IP67 vs IP69K pour l’industrie lourde
Critère IP67 IP69K
Protection poussière Totale (6) Totale (6)
Résistance eau Immersion 1m/30min Jets haute pression 80°C
Pression supportée Statique uniquement 1450 PSI dynamique
Usage agroalimentaire Limité Recommandé HACCP
Durabilité en environnement corrosif Moyenne Excellente

En définitive, investir dans un composant IP69K n’est pas une dépense, mais un investissement direct dans la disponibilité de votre outil de production.

Inox 304 ou 316L : le choix crucial pour vos verrous en bord de mer ou usine

La deuxième agression sournoise, après l’eau, est la corrosion. Dans des industries comme la chimie, la pétrochimie, le traitement de surface ou même en environnement marin, l’air ambiant est chargé d’agents corrosifs (chlorures, acides) qui s’attaquent sans relâche au métal. Choisir un « acier inoxydable » générique est une erreur. La nuance de l’inox est ici le facteur déterminant de la durée de vie de votre système de verrouillage. L’inox 304, bien que courant et économique, montre rapidement ses limites. Il est sensible à la corrosion par piqûres en présence de chlorures.

La solution robuste est l’inox 316L. Sa composition inclut du molybdène (environ 2 à 3%), un élément qui lui confère une résistance nettement supérieure à la corrosion, notamment face aux chlorures et à de nombreux acides industriels. Le « L » signifie « Low Carbon », ce qui améliore sa résistance à la corrosion après soudage. Pour des applications en bord de mer, dans une usine de saumurage ou une unité de production chimique, l’inox 316L n’est pas une option, c’est une obligation technique pour garantir la fiabilité à long terme du mécanisme de verrouillage.

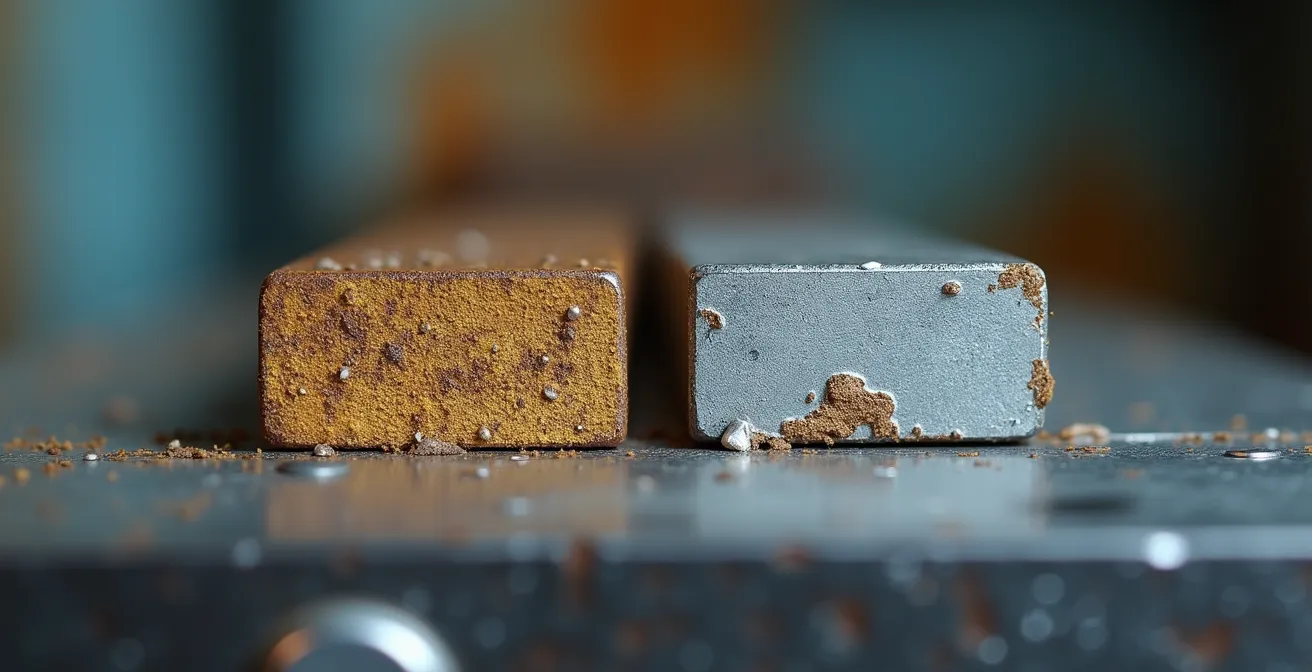

Comparaison visuelle de la résistance à la corrosion entre acier inoxydable 304 et 316L en environnement industriel

L’image ci-dessus illustre parfaitement la différence de comportement. Là où l’inox 304 commence à présenter des points de corrosion qui peuvent gripper un mécanisme, l’inox 316L conserve son intégrité structurelle et fonctionnelle. Une serrure grippée par la rouille est une défaillance de sécurité critique. Elle peut empêcher l’accès pour une maintenance urgente ou, pire, empêcher une fermeture correcte, laissant une zone dangereuse accessible.

Ignorer la nuance de l’acier, c’est programmer la défaillance de votre système de sécurité. L’investissement initial légèrement supérieur pour du 316L est largement compensé par l’absence de pannes et de remplacements coûteux.

Poussière métallique : l’ennemi invisible de vos ventouses électromagnétiques

Dans les ateliers d’usinage, les fonderies ou les cimenteries, l’ennemi n’est pas liquide mais solide et volatile : la poussière. Les ventouses électromagnétiques, souvent utilisées pour leur forte force de maintien, possèdent un talon d’Achille majeur dans ces environnements. Leur principe repose sur un contact parfait entre la ventouse et sa contre-plaque. Or, la poussière, surtout si elle est métallique et donc ferromagnétique, vient se loger entre ces deux surfaces. Cet « entrefer » créé par la poussière a un effet dévastateur sur la force de maintien.

Des tests en conditions réelles sont sans appel : un simple film de poussière ou de copeaux peut provoquer une chute de 50% de la force de maintien. Une ventouse initialement dimensionnée pour 500 kg de force peut ainsi ne plus retenir que 250 kg, voire moins. Cela représente un risque de sécurité majeur, car un opérateur pourrait forcer l’ouverture d’un protecteur de machine qu’il croit solidement verrouillé. La poussière n’est pas qu’un problème de propreté, c’est un agent actif de défaillance sécuritaire.

Pour les environnements poussiéreux, il est donc impératif d’envisager des technologies alternatives dont la performance n’est pas dépendante d’un contact de surface parfait.

Technologies alternatives aux ventouses magnétiques en environnement poussiéreux
Technologie Résistance poussière Force maintien Coût TCO 5 ans
Ventouse magnétique standard Faible Variable (-50%) Élevé (maintenance)
Pêne motorisé Excellente Constante Moyen
RFID encapsulé Très bonne Sans contact Faible
Mécanique étanche IP69K Excellente Constante Très faible

Ce tableau montre clairement que des solutions comme le pêne motorisé ou les dispositifs mécaniques étanches offrent une bien meilleure fiabilité, leur force de maintien étant indépendante de la propreté de la surface de contact.

Ambiance poussiéreuse : pourquoi le capteur magnétique sans contact est-il supérieur ?

Poursuivant sur la problématique des environnements poussiéreux, la technologie de détection elle-même doit être scrutée. Les interrupteurs de position mécaniques, avec leurs pièces mobiles, sont extrêmement vulnérables. La poussière s’infiltre, s’agglomère et finit par gripper le mécanisme, provoquant des faux signaux ou un blocage complet. La solution la plus robuste réside dans les technologies sans contact, et plus particulièrement le capteur magnétique codé.

Le principe est simple : un actionneur magnétique et un capteur encapsulés dans des boîtiers scellés. Il n’y a aucune pièce mécanique en mouvement exposée à l’environnement. La détection se fait à travers le plastique ou l’inox, rendant le système totalement insensible à l’accumulation de poussière non-métallique. De plus, ces capteurs offrent une tolérance au désalignement bien supérieure à celle des systèmes mécaniques (typiquement ±5mm contre ±1mm), un avantage considérable sur des portes de machines lourdes qui peuvent s’affaisser avec le temps et les vibrations.

Capteur magnétique sans contact fonctionnant dans une atmosphère industrielle chargée en poussière

Même face aux poussières métalliques, le capteur magnétique codé reste performant. Le codage magnétique empêche qu’il soit « trompé » par la présence de copeaux à proximité, un défaut courant des capteurs inductifs simples. Le nettoyage est également simplifié à l’extrême : un simple coup de chiffon suffit, sans risque de dérégler le capteur. La comparaison technologique est éloquente.

Comparaison des technologies de capteurs en environnement poussiéreux
Technologie Tolérance désalignement Sensibilité poussière non-métallique Sensibilité copeaux métalliques Facilité nettoyage Certification ATEX
Magnétique sans contact ±5mm Aucune Faible Excellente Facile
RFID ±3mm Très faible Moyenne Bonne Possible
Mécanique ±1mm Élevée Très élevée Difficile Complexe
Inductif ±2mm Faible Élevée Moyenne Standard

Pour un ingénieur de maintenance, opter pour un capteur magnétique codé en milieu poussiéreux, c’est choisir la tranquillité d’esprit et éradiquer une source majeure de micro-pannes.

Deux capteurs côte à côte : comment empêcher qu’ils ne se brouillent entre eux ?

L’une des agressions les plus subtiles est celle que les systèmes de sécurité s’infligent à eux-mêmes : les interférences. Sur une machine complexe avec plusieurs portes ou capots de protection rapprochés, il est fréquent d’installer plusieurs capteurs de sécurité à proximité. Si ces capteurs sont des modèles RFID ou magnétiques basiques, ils peuvent se « brouiller » mutuellement. Un capteur peut détecter l’actionneur de son voisin, menant à des situations dangereuses où une porte est considérée comme fermée alors qu’elle est ouverte.

Un autre risque majeur est le shuntage. Un opérateur malintentionné ou pressé peut utiliser un actionneur « volant » pour tromper le capteur et faire fonctionner la machine avec le protecteur ouvert. Pour contrer ces deux risques, la norme ISO 14119 impose des mesures strictes. La solution la plus efficace est l’utilisation de capteurs à codage unique non modifiable. Chaque couple capteur/actionneur est appairé en usine et ne peut être interchangé. C’est l’équivalent d’une clé unique pour une serrure.

Étude de Cas : Élimination du shuntage en production automobile

Dans une ligne de production automobile française nécessitant plusieurs points d’accès sécurisés, l’implémentation d’un codage RFID unique non modifiable, conformément à la norme ISO 14119, a permis d’éliminer 100% des cas de shuntage par les opérateurs. La solution technique combinait ce codage de haut niveau avec le respect d’une distance minimale de 200mm entre les capteurs et l’utilisation de fréquences différenciées (125kHz et 13.56MHz) pour les zones les plus denses, garantissant une absence totale d’interférences.

Au-delà du codage, des règles d’installation physiques sont impératives pour éviter le « cross-talk » (diaphonie) entre capteurs.

Votre plan d’action pour prévenir le brouillage des capteurs

  1. Points de contact : Lister précisément tous les capteurs de sécurité adjacents sur la machine ou la ligne de production.
  2. Collecte : Inventorier les distances réelles entre chaque capteur et identifier leur technologie (magnétique, RFID standard, RFID codé).
  3. Cohérence : Confronter les distances mesurées aux préconisations des fiches techniques (ex: 150mm pour magnétique, 200mm pour RFID) et vérifier le niveau de codage.
  4. Détection : Identifier les zones où les opérateurs ont pu tenter de « shunter » le système. C’est souvent le symptôme d’un capteur mal choisi ou mal positionné.
  5. Plan d’intégration : Si les distances ne peuvent être respectées, planifier l’ajout d’écrans de blindage métalliques ou, idéalement, remplacer les capteurs standards par des modèles à codage unique.

L’intégrité d’un système de sécurité repose sur le principe qu’il ne peut être ni trompé, ni perturbé. Le codage unique et le respect des distances d’installation sont les deux piliers de cette intégrité.

Comment le système de clé prisonnière force-t-elle la séquence de sécurité ?

Parfois, la technologie des capteurs ne suffit pas. Dans les environnements les plus rudes ou pour des machines à forte inertie (broyeurs, mélangeurs, presses), il faut une solution qui ne se contente pas de détecter un état, mais qui force une séquence logique. C’est le rôle du système de clé prisonnière (ou interverrouillage par transfert de clé). C’est une solution électromécanique, robuste, qui utilise la logique physique pour garantir la sécurité.

Le principe est brillant dans sa simplicité. Pour ouvrir la porte de la zone dangereuse, l’opérateur doit d’abord couper l’alimentation principale de la machine via un sectionneur. En tournant la clé dans ce sectionneur, il libère cette première clé. Cette clé est alors « prisonnière » du sectionneur tant que le courant n’est pas coupé. L’opérateur prend cette clé et l’insère dans le verrou de la porte. Ce n’est qu’en tournant cette clé dans le verrou de la porte qu’il peut l’ouvrir. Pendant ce temps, la clé reste prisonnière du verrou de la porte, rendant physiquement impossible de remettre le courant tant que la porte est ouverte.

Ce système force une séquence vertueuse et non-contournable :

  1. Isolation de l’énergie : La première action est obligatoirement de couper la source de danger.
  2. Accès sécurisé : L’accès n’est possible qu’une fois la preuve de l’isolation (la clé) transférée.
  3. Impossibilité de redémarrage : La remise en énergie est physiquement impossible tant que la clé d’accès n’est pas revenue dans son logement initial, ce qui implique que la porte a été refermée et verrouillée.

Cette technologie est particulièrement adaptée aux environnements très sales, à fortes vibrations ou à risques d’explosion (versions ATEX disponibles), car sa fiabilité repose sur de la mécanique lourde et non sur de l’électronique sensible. C’est la solution ultime quand on ne peut faire aucune confiance à l’environnement.

La clé prisonnière ne prévient pas seulement un accident, elle impose une culture de la sécurité par un processus physique, éliminant l’erreur humaine ou la tentation du shuntage.

Comment empêcher le redémarrage d’une machine tant que le capot est ouvert ?

La détection de l’ouverture d’un capot est une chose, mais garantir que la machine ne puisse absolument pas redémarrer tant qu’il n’est pas refermé et verrouillé en est une autre. C’est le cœur de la directive machine et des normes de sécurité comme l’ISO 13849-1. La solution repose sur un principe fondamental : la redondance et la surveillance, incarnées par les circuits de sécurité à double canal.

Un système simple canal (un seul capteur relié à un relais) est intrinsèquement dangereux. Si le capteur tombe en panne en position « fermée » (un défaut courant), le système croira que le capot est fermé même s’il est grand ouvert. Un opérateur pourrait alors lancer un cycle machine et provoquer un accident grave. Pour pallier cela, on utilise un circuit double canal. Deux capteurs (ou un seul capteur à double contact) envoient deux signaux indépendants à un module de sécurité. Ce module vérifie en permanence que les deux signaux sont cohérents (principe de simultanéité). Si un seul des deux signaux change, ou s’ils ne changent pas en même temps, le module détecte une anomalie, passe en état de sécurité et empêche tout redémarrage.

Comme le précise un expert en la matière, cette architecture est la clé de la fiabilité. La documentation technique de Schmersal, une référence du secteur, souligne dans son guide des dispositifs d’interverrouillage AZM :

La surveillance de la simultanéité dans un circuit double canal détecte la défaillance d’un seul composant et empêche tout redémarrage dangereux, conformément aux exigences PLe de la norme ISO 13849-1.

– Documentation technique Schmersal

Étude de Cas : Réduction drastique des accidents en Plastics Vallée

Une entreprise spécialisée dans l’injection plastique a réussi à réduire de 75% ses accidents liés aux redémarrages intempestifs suite à l’installation d’un système d’interverrouillage double canal avec surveillance sur ses presses. Le dispositif, validé lors d’une inspection de la DREETS, intègre un verrouillage de la source d’énergie principale et un circuit de réarmement manuel obligatoire, garantissant qu’un opérateur doit consciemment et physiquement réarmer le système après chaque ouverture, éliminant ainsi les démarrages accidentels.

Le principe du double canal est la fondation de la sécurité machine moderne. Pour vous assurer de sa bonne application, n’hésitez pas à relire les mécanismes empêchant un redémarrage intempestif.

Ce niveau de sécurité, qui peut paraître complexe, est en réalité la seule méthode robuste pour garantir qu’un « ouvert » est toujours interprété comme « ouvert », même en cas de défaillance d’un composant.

À retenir

  • Matériaux et protection : La combinaison IP69K et Inox 316L n’est pas une option mais une nécessité dans les environnements soumis à des nettoyages agressifs ou à la corrosion.
  • Technologie sans contact : En présence de poussière, les capteurs magnétiques codés ou RFID sont intrinsèquement plus fiables que les solutions mécaniques ou les ventouses électromagnétiques.
  • Logique et redondance : La sécurité ultime repose sur la combinaison d’une logique physique (clé prisonnière) et d’une redondance électronique surveillée (double canal) pour éliminer les points de défaillance uniques.

Panne électrique : comment sortir de la zone dangereuse si le verrou est bloqué ?

Nous avons exploré comment construire un système de verrouillage robuste. Mais que se passe-t-il lors du scénario du pire : un opérateur se trouve à l’intérieur d’une zone dangereuse pour une intervention, et une panne de courant survient, bloquant le verrou électromagnétique en position fermée ? L’opérateur est piégé. Cette situation, bien que rare, est l’une des plus critiques en matière de sécurité humaine.

La réglementation est très claire sur ce point. Le Code du Travail français, dans son esprit, impose une solution. Un verrou qui ne peut pas être ouvert de l’intérieur en cas d’urgence crée une situation de séquestration inacceptable. C’est pourquoi la plupart des dispositifs de verrouillage de sécurité de qualité sont équipés d’un dispositif de déverrouillage d’urgence intérieur. Il s’agit généralement d’une poignée, d’un bouton-poussoir ou d’un levier, clairement identifié (souvent en rouge ou jaune), qui permet de désengager mécaniquement le verrouillage, même en l’absence totale d’alimentation électrique.

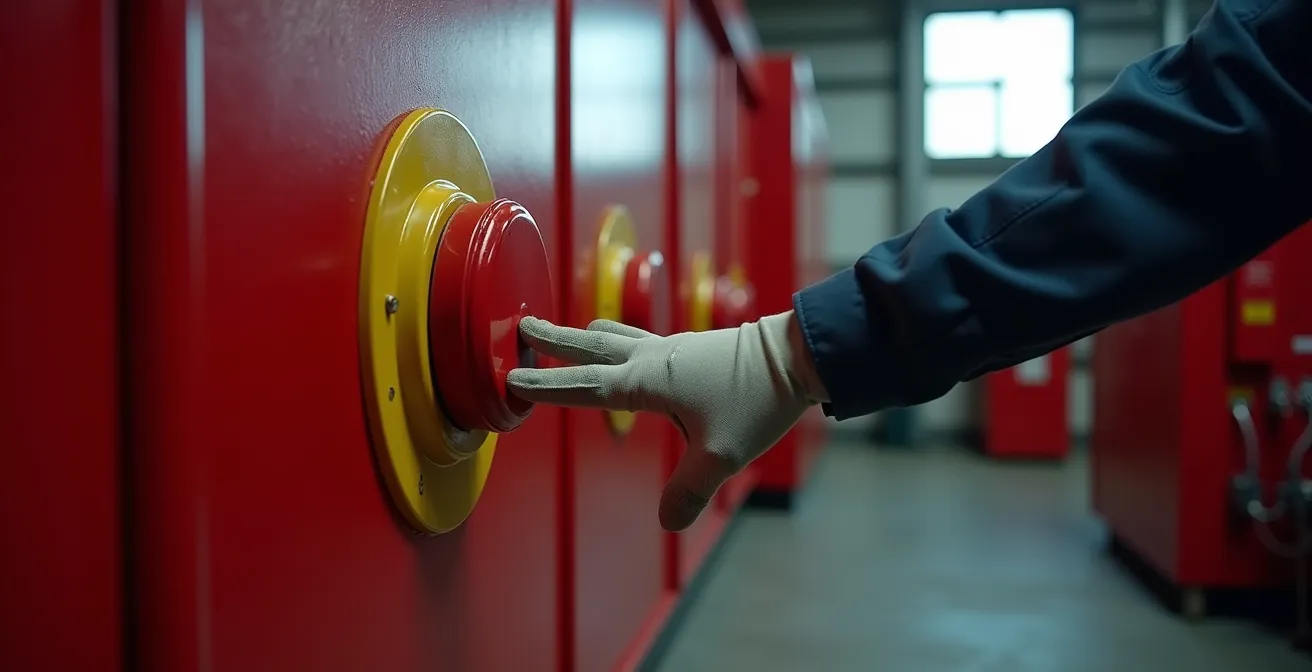

Mécanisme de déverrouillage d'urgence intérieur sur porte de sécurité industrielle

Cette fonctionnalité est non négociable. Comme le rappelle l’article R4324-20 du Code du Travail, implicitement supporté par les normes internationales, la sécurité des personnes prime sur celle de la machine.

Un dispositif de déverrouillage d’urgence de l’intérieur est obligatoire pour tout équipement de verrouillage où des personnes peuvent être enfermées accidentellement.

– Article R4324-20, Code du Travail français (interprétation par les normes)

Lors du choix d’un système de verrouillage pour une enceinte pénétrable, la présence et l’ergonomie de ce dispositif de sortie d’urgence doivent être un critère de sélection aussi important que son niveau de performance ou son indice de protection. Il est le dernier rempart, la garantie que la technologie, même en cas de défaillance totale, ne mettra jamais en péril une vie humaine.

Évaluez dès maintenant la robustesse de vos installations non pas seulement sur leur capacité à fonctionner, mais aussi sur leur aptitude à protéger vos équipes lorsque tout le reste a échoué. C’est à ce détail que se mesure une politique de sécurité réellement aboutie.

Questions fréquentes sur Vibrations, chaleur, acides : quel verrouillage tient le coup en industrie lourde ?

Quelle est la différence principale entre l’inox 304 et le 316L ?

Le 316L contient du molybdène (2-3%) qui lui confère une résistance supérieure à la corrosion, notamment face aux chlorures et acides. C’est un matériau essentiel pour les environnements marins ou chimiques où le 304 se corroderait rapidement.

Dans quels cas l’inox Duplex est-il préférable au 316L ?

L’inox Duplex offre une résistance mécanique presque double et une meilleure tenue à la corrosion sous contrainte. Il est recommandé pour les applications les plus extrêmes comme l’offshore ou la chimie lourde, où son coût initial plus élevé est justifié par un retour sur investissement sur 10 ans grâce à sa durabilité exceptionnelle.

Comment prévenir la corrosion galvanique entre inox et acier galvanisé ?

Pour éviter que l’inox ne corrode l’acier galvanisé à son contact, il est impératif d’isoler électriquement les deux métaux. Les solutions les plus courantes sont l’utilisation de joints isolants en PTFE ou EPDM entre les brides, l’application d’un revêtement isolant, ou le maintien d’une distance minimale de 3mm en utilisant des rondelles non conductrices.

Rédigé par Sophie Vasseur, Ingénieure Sécurité et Environnement avec 15 ans de pratique sur des sites industriels SEVESO et logistiques. Certifiée CMSE (Certified Machinery Safety Expert), elle conseille les entreprises sur la mise en conformité des machines et la gestion des accès. Sophie transforme les normes contraignantes en leviers de performance et de sécurité pour les salariés.
